Перемычки плитные
Перемычки плитные

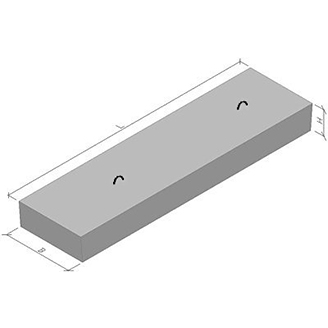

Железобетонные перемычки, изготавливаемые из тяжелого бетона, предназначены для перекрытия проёмов в кирпичных стенах зданий различного назначения. Допускается применение перемычек для перекрытия проёмов в стенах из искусственных и природных камней.
ОбA115:J140 Марка изделия Размеры,мм Класс/Марка бетона Расход материалов Вес,т Расчётная нагрузка (с учётом собственного веса),кгс/м
L B H Бетон, м³ Сталь,кг (по серии)
ГОСТ 948-84, Серия 1.038.1-1,вып. 2 1ПП12-3 1160 380 65 В15/ М200 0,029 0,71 0,072 300
4ПП12-4 1160 510 0,038 0,98 0,095 400
2ПП 14-4 1420 380 140 0,076 1,43 0,189
2ПП17-5 1680 0,089 1,8 0,223 500
2ПП18-5 1810 0,096 2,23 0,241 550
2ПП21-6 2070 0,11 2,91 0,275 650
2ПП23-7 2330 0,124 3,9 0,31 750
2ПП25-8 2460 0,131 4,63 0,327 850
3ПП14-71 1420 220 0,119 4,96 0,297 7200
3ПП16-71 1550 0,13 5,16 0,325
3ПП18-71 1810 0,151 9,56 0,378
3ПП21-71 2070 0,173 13,82 0,433
3ПП27-71 2720 0,227 35,82 0,568
3ПП30-10 2980 0,249 7,29 0,623
5ПП14-5 1420 510 140 0,101 2,08 0,253 550
5ПП17-6 1680 0,12 2,26 0,3 675
5ПП23-10 2330 0,166 5,68 0,416 1000
6ПП30-13 2980 220 0,334 9,66 0,835 1350
Серия 1.138-10,вып. 2 2ПР 73-14.51.22у 1420 510 220 В15/ М200 0,16 7,57 0,395 7300
2ПР 73-18.51.22у 1810 0,2 12,02 0,505
2ПР 73-20.51.22у 2070 0,23 16,98 0,58
2ПР 73-27.51.22у 2720 0,3 39,1 0,76
2ПР 11-24.51.14 2460 140 0,18 8,54 0,435 1150
2ПР 8-20.51.14 2070 0,15 4,05 0,37 875
Примечание
1. В таблицах указан класс/марка бетона по прочности на сжатие для климатического района строительства с расчётной зимней температурой наружного воздуха минус 40° и выше. При применении перемычек в других климатических районах класс/марка бетона должны быть указаны в заказе на изготовление перемычек.
2.  Требования по морозостойкости и водонепроницаемости назначаются в зависимости от климатических условий эксплуатации и указываются в заявке на изготовление изделий. Если в заказ не указаны иные требования, принимаем F75, W-не нормируется.
3. В серии 1.038.1-1, вып. 1: -индекс «п» указывает на то, что перемычки выполняются с монтажными петлями; -индекс «а» - перемычки с анкерами для крепления балконных плит.
