Портальная стенка
Портальная стенка
Портальная стенка
Портальная стенка
Портальная стенка

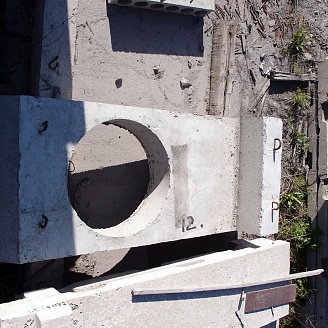

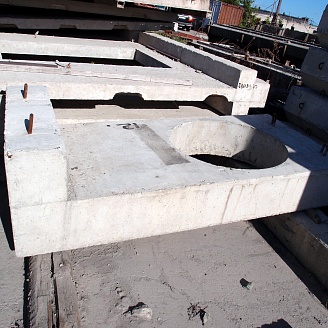

Назначение: железобетонные портальные стенки используются для вывода трубопровода при установлении его под дорожным либо железнодорожным полотном,а также при возведении мостов. Незаменимость данного продукта обуславливается тем, что при взаимодействии с другими частями водопровода, стенки достаточно надёжно и крепко фиксируют саму трубу, а затем ещё и выравнивают её, когда возникает такая необходимость, например при переходе через рельефные местности.
Наш завод с 2005 года является производителем портальных стенок и надежным поставщиком для дорожных строителей в Новосибирской области и соседних регионов.

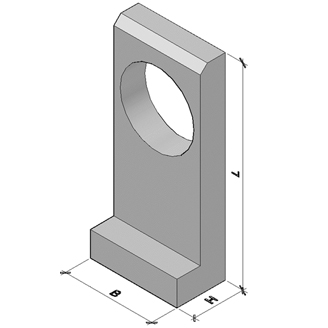

Обозначение документации Марка изделия Размеры,мм Класс/ Марка бетона Расход материалов Вес,т
L B H D отв. Бетон, м³ Сталь,кг
ТП 3.501-59, часть 2 Блок 34 2720 1220 680 1000 В 22,5/ М300 1,01 63,34 2,53
Блок 35 2930 1420 680 1200 1,2 64,3 3
Блок 36 3250 1760 680 1500 1,57 77,1 3,93

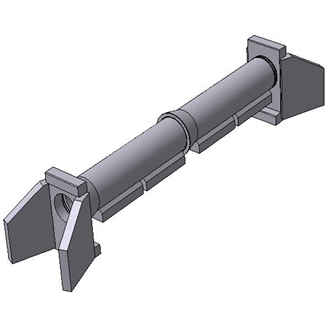

В сборке:


Комплектующие железобетонных труб:
1. портальная стенка (блок оголовка,оголовок,портал);
2. откосная стенка (откосное крыло,открылок левый/правый,откос);
3. лекальный блок фундаментов оснований под железобетонные трубы и звенья
